Toàn bộ máy kết hợp khả năng khoan với tính di động tại hiện trường. Hoạt động thủy lực tự động của nó làm giảm cường độ lao động, nâng cao hiệu quả khai thác lõi và chất lượng lõi đá. Cấu trúc trưởng thành và đáng tin cậy, và bảo trì thuận tiện. Đây là mô hình chủ đạo cho các hoạt động khai thác lõi trong thăm dò địa chất vùng sâu.

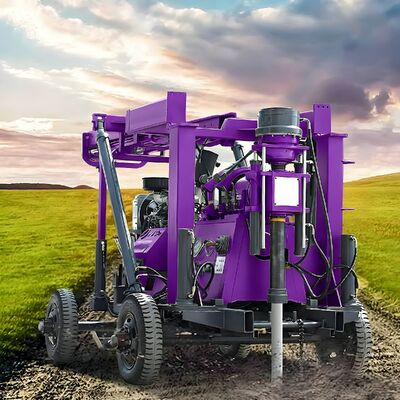

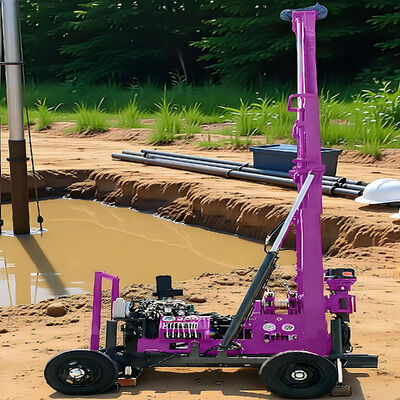

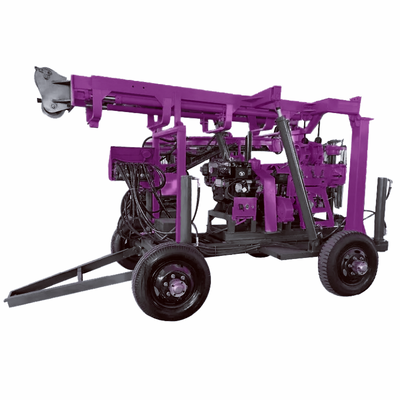

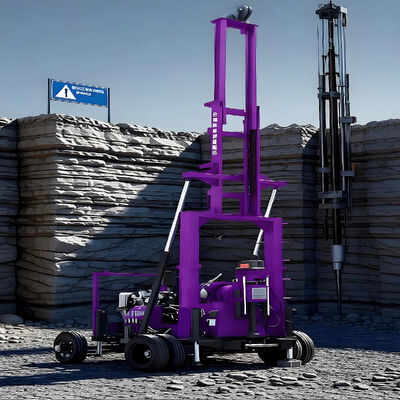

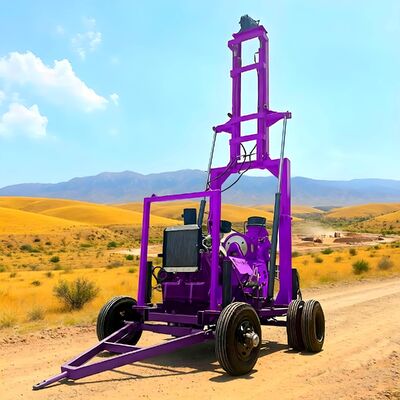

XYX-3 là giàn khoan lõi thủy lực gắn trên rơ moóc, một mẫu phái sinh của giàn khoan thăm dò dòng XY-3. Nó chủ yếu được sử dụng để khoan lõi địa chất sâu, khoan giếng thủy văn và nước, thăm dò địa chất kỹ thuật, lấy mẫu đất đá và khoan xây dựng nền móng quy mô nhỏ. Nó tương thích với nhiều lớp đất và đá khác nhau. Nó có thể cân bằng các hoạt động khoan và khoan lõi thăm dò, có tính di động mạnh mẽ, hoạt động phụ trợ thủy lực đầy đủ và phù hợp cho việc di dời địa điểm thường xuyên trong xây dựng hiện trường.
1. Chuyển động bằng bánh xe + Chân thủy lực: Được trang bị cơ cấu chuyển động bằng bánh xe gắn trên rơ moóc và các cột thẳng đứng được đỡ bằng xi lanh thủy lực, toàn bộ máy có thể được kéo và di dời bằng rơ moóc. Các chân thủy lực có thể được điều chỉnh nhanh chóng để ổn định giàn khoan, giảm đáng kể thời gian lắp đặt và điều chỉnh tại chỗ; Việc nâng hạ tháp khoan được điều khiển bằng hoạt động thủy lực, thuận tiện, tiết kiệm nhân công và có độ an toàn cao.
2. Hệ thống kẹp và cấp liệu hoàn toàn bằng thủy lực: Cơ cấu cấp liệu thủy lực đảm bảo quá trình khoan trơn tru và đồng đều, nâng cao chất lượng lấy lõi và hiệu quả khoan; Cơ cấu kẹp mâm cặp / bi thủy lực kiểu kín cho phép lấy lõi liên tục mà không cần dừng máy, giảm tổn thất trong thời gian ngừng hoạt động; Đồng hồ đo áp suất đáy lỗ được trang bị để theo dõi các điều kiện bên trong lỗ theo thời gian thực, tạo điều kiện thuận lợi cho việc xử lý các dị thường ở lỗ dưới như ống khoan bị kẹt và lỗ sập.
3. Hệ thống truyền động và điều khiển: Sử dụng cụm hộp số ô tô, có nhiều bánh răng tiến + 2 bánh răng lùi để điều chỉnh tốc độ. Nó cung cấp đủ mô-men xoắn và thuận tiện cho việc xử lý các tai nạn trong giếng như mũi khoan bị kẹt. Tay cầm điều khiển tập trung có bố cục nhỏ gọn, trục dọc và tời có thể được điều khiển độc lập. Đường kính lỗ xuyên trên trục thẳng đứng lớn, thích hợp cho các ống khoan chủ động hình lục giác lớn và các dụng cụ khoan khác nhau. Chủ yếu được trang bị động cơ diesel khởi động bằng điện, cung cấp nguồn điện dồi dào và khởi động dễ dàng, giảm cường độ lao động thủ công. Nó cũng có thể được điều chỉnh cho phù hợp với các phiên bản động cơ. Thiết bị Julong Sơn Đông.
4.Khả năng khoan: Nó có thể hoàn thành việc khoan lõi ở độ sâu 600 mét, với đường kính lỗ mở lên tới 300mm và đường kính khoan lõi cuối cùng là 75mm. Thông số kỹ thuật của ống khoan là Φ60mm. Góc nghiêng của mũi khoan có thể được điều chỉnh trong phạm vi từ 90° đến 65°, đáp ứng các yêu cầu khai thác lõi thẳng đứng và thăm dò lỗ nghiêng, đảm bảo tính toàn vẹn của các mẫu lõi và cung cấp các mẫu lõi gốc đáng tin cậy để thăm dò địa chất, thăm dò khoáng sản và thử nghiệm đất đá. Mục đích chính
Thăm dò địa chất và khoáng sản, điều tra địa kỹ thuật, khảo sát nguy cơ địa chất, kiểm tra địa chất nền đường/cơ sở hạ tầng và lấy mẫu lõi
Điều tra địa chất thủy văn, khoan giếng nước uống/giếng quan trắc
Thăm dò mỏ, điều tra địa chất, thử nghiệm móng cọc và các hoạt động khoan và lấy mẫu khác
Mô tả sản phẩm
| Kiểu:Giàn khoan lõi Loại năng lượng: Diesel Độ sâu khoan:600m Đường kính khoan:75-300mm Đường kính lỗ mở: 300mm Đường kính lỗ cuối cùng: 75mm Ống khoan: Φ60 Độ nghiêng khoan: 90°--65° Tốc độ chuyển tiếp trục dọc: 32-1057r / phút Tốc độ đảo chiều trục dọc:29-137r/phút Hành trình trục dọc: 600mm Đường kính lỗ trục dọc: 96mm Trục dọc để nâng cao khả năng: 60kN Dây đơn để tăng tốc độ: 0,5-1,9m/s Đường kính dây: 12,5mm Dây đơn để nâng cao khả năng: 30kN Đường kính cuộn: 300mm Công suất cuộn: 65m Bơm bùn (tùy chọn) Máy bơm bùn ba xi-lanh BW-250 nằm ngang Dịch chuyển:250L/phút Áp lực công việc:80kgcm2 Đường kính ống nạp: 76mm Đường kính đầu ra: 51mm Bơm bánh răng đôi:CBF-F63/25 Áp suất trước dòng chảy: 63L/phút 20Mpa Áp suất sau dòng chảy: 25L/phút 20Mpa Động cơ diesel:CloudYN27/công suất 42kw/2400 vòng/phút Động cơ: Y180L-4/22kW/1470rpm Trọng lượng giàn khoan:3600kg Kích thước:2900×2560×3300mm |
