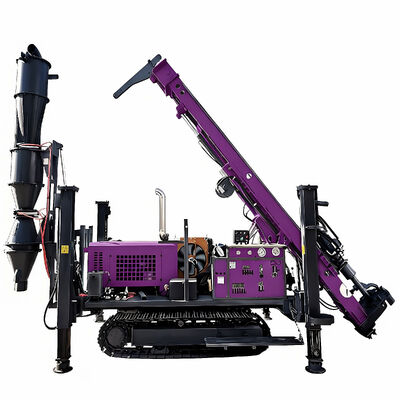

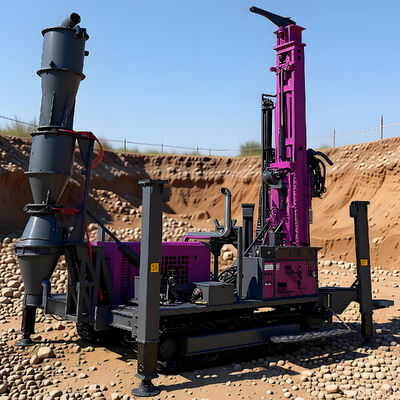

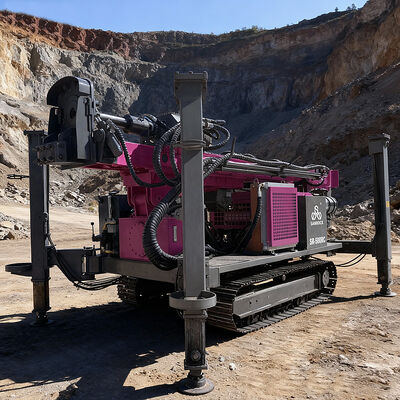

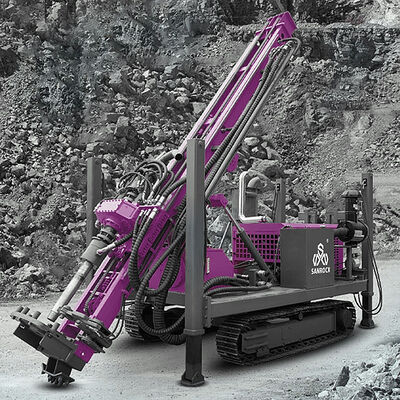

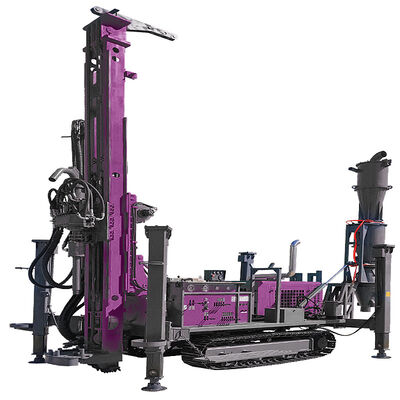

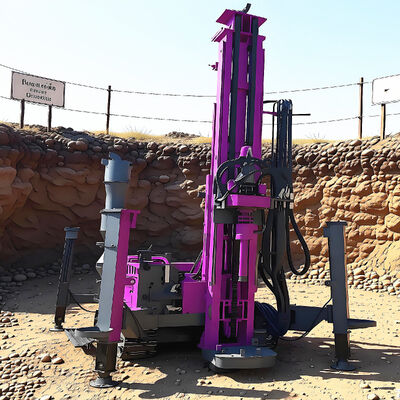

Nguyên lý làm việc của giàn khoan lõi RC khai thác
Hệ thống giàn khoan lõi tuần hoàn ngược (RC) được thiết kế để thu hồi mẫu hiệu quả, liên tục và chất lượng cao trong thăm dò khoáng sản. Nguyên tắc cốt lõi của nó dựa trên hệ thống ống khoan tường kép, khép kín, tách môi trường cắt khỏi dòng mẫu, đảm bảo các mẫu lõi đại diện và không bị nhiễm bẩn.
Dây khoan tường kép: Hệ thống sử dụng các ống khoan đồng tâm: một ống ngoài và một ống trong. Vòng khuyên giữa chúng đóng vai trò là đường đi xuống của dung dịch khoan (thường là khí nén hoặc hỗn hợp không khí và bọt), trong khi ống bên trong đóng vai trò là đường đi lên của mẫu cắt và mẫu lõi.
Dòng tuần hoàn ngược: Dung dịch khoan (không khí) bị ép xuống hình khuyên giữa ống ngoài và ống trong. Ở đáy lỗ, nó đi vào búa hoặc bit RC mặt rỗng để nghiền đá thành bột.
Thu hồi mẫu: Động năng của không khí, kết hợp với dòng chảy hướng lên trên với tốc độ cao, ngay lập tức thu giữ các mảnh đá và mảnh lõi có đường kính nhỏ. Dòng không khí chứa đầy mẫu này sau đó được sơ tán lên ống bên trong với tốc độ cao (thường là 15-25 m/s).
Tách & Thu thập: Hỗn hợp không khí và mẫu tốc độ cao chạm tới bề mặt và đi qua lốc xoáy đường kính lớn hoặc hệ thống thu thập mẫu. Tại đây, động năng giảm đi khiến đá vụn và bụi rơi vào túi đựng mẫu hoặc máy chia mẫu. Không khí sau đó được lọc và giải phóng hoặc tuần hoàn.
Ưu điểm chính: Phương pháp này tạo ra cột mẫu gần như liên tục và không bị nhiễm bẩn. Vì mẫu di chuyển lên một ống bên trong kín nên nó được bảo vệ khỏi trộn lẫn với vật liệu từ thành trên của lỗ khoan (ô nhiễm hang động), cung cấp khả năng kiểm soát cấp độ chính xác cao để ước tính tài nguyên khoáng sản.
Quy trình xây dựng/khoan
Trình tự vận hành cho dự án khai thác lõi RC tuân theo quy trình làm việc có hệ thống và hiệu quả:
Giai đoạn 1: Chuẩn bị mặt bằng & Thiết lập giàn khoan
Làm sạch và san bằng bệ khoan.
Định vị giàn khoan RC và các thiết bị hỗ trợ (máy nén khí, máy tăng áp, hệ thống lấy mẫu).
Kết nối tất cả các ống (không khí, nước) và nguồn điện. Lắp ráp chuỗi khoan tường kép ban đầu bằng búa/bit RC.
Giai đoạn 2: Khoan & Lấy mẫu liên tục
Bắt đầu khoan: Bộ truyền động phía trên quay dây khoan trong khi búa được kích hoạt bằng không khí áp suất cao.
Lấy mẫu: Tiến hành khoan theo chiều dài thanh tiêu chuẩn (ví dụ: 6m hoặc 9m). Ở cuối mỗi thanh, quá trình khoan dừng lại.
Lấy mẫu: Mẫu từ chiều dài thanh đã hoàn thiện được thổi qua lốc xoáy vào túi đựng mẫu. Túi được dán nhãn với khoảng cách độ sâu (ví dụ: 0-6m, 6-12m).
Tiếp tục quá trình: Một thanh mới được thêm vào dây và quá trình khoan lại tiếp tục. Quá trình này lặp đi lặp lại liên tục, cung cấp dữ liệu địa chất cụ thể theo thời gian thực.
Giai đoạn 3: Tích hợp khoan lõi (Tùy chọn nhưng phổ biến)
Đối với các phần yêu cầu lõi còn nguyên vẹn cho địa chất và luyện kim chi tiết, hệ thống có thể được điều chỉnh.
Búa RC được lấy ra và hệ thống thùng lõi có dây được triển khai thông qua chuỗi thành kép.
Một thùng lõi có đầu bằng kim cương thông thường được hạ xuống và sử dụng để cắt lõi rắn. Sau khi thu hồi, quá trình khoan RC có thể tiếp tục ngay lập tức.
Giai đoạn 4: Hoàn thiện & Giải ngũ
Khi đạt đến độ sâu mục tiêu, dây khoan sẽ bị tuột ra khỏi lỗ.
Lỗ thường được bịt kín hoặc phun vữa theo các quy định về môi trường và an toàn.
Thiết bị được tháo rời, làm sạch và chuẩn bị vận chuyển đến địa điểm tiếp theo.
Giai đoạn 5: Xử lý mẫu và quản lý dữ liệu
Các túi mẫu được ghi lại, cân và chuẩn bị gửi đến phòng thí nghiệm.
Địa chất dưới hố (DTH) được ghi lại theo thời gian thực bởi một nhà địa chất quan sát các phần cắt, cho phép đưa ra quyết định ngay lập tức tại chỗ.
Bản tóm tắt
Khoan lõi RC khai thác kết hợp tốc độ và hiệu quả chi phí của tuần hoàn ngược với chất lượng mẫu của lõi. Nguyên tắc vận chuyển mẫu đi lên riêng biệt và dòng quy trình thích ứng khiến nó trở thành phương pháp vượt trội để kiểm soát cấp độ và xác định tài nguyên nhanh chóng, đáng tin cậy trong hoạt động thăm dò khoáng sản hiện đại.
Mô tả sản phẩm
|
Công suất khoan
|
Độ sâu khoan (m)
|
500
|
|
Đường kính lỗ (mm)
|
140-400
|
|
Đường kính ống khoan (mm)
|
76/89/102/114
|
|
Chiều dài ống khoan (m)
|
1,5/2/3
|
|
Áp suất dọc trục (kN)
|
100
|
|
Đầu ổ đĩa
|
Mômen quay (Nm)
|
8000-12000
|
|
Tốc độ quay (vòng/phút)
|
40-160
|
|
Đột quỵ (m)
|
1,7-3,5
|
|
Lực nâng giàn khoan (kN)
|
300
|
|
Công suất cho ăn (kN)
|
150
|
|
Tốc độ tăng nhanh (m / phút)
|
20
|
|
Tốc độ cho ăn nhanh (m/phút)
|
40
|
|
Đơn vị điện
|
Công suất/tốc độ định mức (kW/vòng/phút)
|
132/2400
|
|
Công suất tời dụng cụ
|
Lực nâng (kN)
|
20
|
|
Máy nén khí
|
Áp suất không khí (MPA)
|
1,7-3,5
|
|
Tiêu thụ không khí (m³ / phút)
|
17-42
|
|
Được trang bị búa (Tuần hoàn ngược)
|
Dòng áp suất trung bình và cao áp
|
|
Khung gầm bánh xích
|
Tốc độ đi bộ (km/h)
|
2,5
|
|
Góc leo (°)
|
30
|
|
Kích thước
|
Vận chuyển (mm)
|
6450*2100*2700
|
|
Làm việc (mm)
|
4500*4000*7000
|
|
Cân nặng
|
Trọng lượng (t)
|
12
|
|
Đây chỉ là một bộ phận khách hàng nước ngoài đến công ty chúng tôi để đàm phán hợp tác, ký kết hợp đồng và chụp ảnh.
Chúng tôi hoan nghênh nhiều khách hàng nước ngoài đến với công ty chúng tôi để đàm phán và hợp tác.
Hồ sơ công ty
Công ty TNHH Máy công nghiệp nặng Quzhou Sanrock được thành lập vào năm 2017, nhanh chóng phát triển như một doanh nghiệp chủ chốt trong ngành mỏ, thăm dò địa chất, lĩnh vực giếng nước và lĩnh vực xây dựng kỹ thuật, với khả năng nghiên cứu, sản xuất và tiếp thị.
Các sản phẩm của Sanrock hiện bao gồm hơn 10 loài như:
Giàn khoan khai thác mỏ Giàn khoan kỹ thuật
Máy khoan ngầm Máy khoan cọc năng lượng mặt trời
Máy khoan giếng nước Máy khoan quay
Máy nén khí giàn khoan lõi
Chúng tôi có nhiều năm kinh nghiệm trong các lĩnh vực này để cung cấp các giải pháp khác nhau, với chứng chỉ ISO 9001 và CE để đảm bảo kiểm soát chất lượng của chúng tôi. Chúng tôi cũng có đội ngũ kỹ sư và bán hàng xuất sắc để phục vụ nhu cầu của khách hàng khác nhau.
Chúng tôi cũng cung cấp hỗ trợ dịch vụ sau bán hàng toàn diện, bao gồm hướng dẫn lắp đặt tại chỗ, đào tạo vận hành và dịch vụ bảo trì thường xuyên để đảm bảo khách hàng không phải lo lắng trong quá trình sử dụng thiết bị.
Chúng tôi Sanrock ở đây mong muốn được chung tay với khách hàng, tạo ra tương lai tốt đẹp hơn!
Đây chỉ là một bộ phận khách hàng nước ngoài đến công ty chúng tôi để đàm phán hợp tác, ký kết hợp đồng và chụp ảnh.
Chúng tôi hoan nghênh nhiều khách hàng nước ngoài đến với công ty chúng tôi để đàm phán và hợp tác.
1. Bạn có thể mua gì từ chúng tôi?
Giàn khoan DTH, Giàn khoan DTH DTH tích hợp, giàn khoan lõi, máy đóng cọc đường cao tốc, máy đóng cọc năng lượng mặt trời, máy đóng cọc neo, giàn khoan quay, giàn khoan Top Hammer, giàn khoan jumbo ngầm, búa DTH, cần khoan, máy nén khí trục vít, giàn khoan nước, giàn khoan giếng nước gắn trên xe tải, máy nén khí trục vít, máy nén khí piston, máy khoan đá khí nén, mũi khoan, mũi tricon, phụ tùng thay thế.
2. Bạn có cung cấp dịch vụ vẽ thiết kế và tùy chỉnh cho các máy móc và dụng cụ khoan hoàn chỉnh không?
Vui lòng cung cấp thông số kỹ thuật hoặc chi tiết cơ bản về dự án của bạn và chúng tôi sẵn sàng phát triển đề xuất tùy chỉnh dựa trên yêu cầu của bạn.
Điều này bao gồm các bản vẽ thiết kế 2D và 3D, được phân phối ở nhiều định dạng khác nhau bao gồm DWG, PDF, STEP và IGES.
Đội ngũ kỹ thuật của chúng tôi chuyên phát triển các giải pháp phù hợp đáp ứng các yêu cầu vận hành cụ thể, điều kiện địa chất và mục tiêu hiệu suất của bạn.
3. Lô hàng thế nào? Dùng liều bao lâu?
Trả lời: Đối với số lượng lớn hoặc sản phẩm nặng, chúng tôi vận chuyển bằng đường biển hoặc đường bộ. Hiệu quả vận chuyển phụ thuộc vào quốc gia và thành phố bạn muốn gửi hàng đến. Đối với các sản phẩm nhỏ và dễ vỡ, chúng tôi vận chuyển bằng DHL, UPS, FedEx hoặc TNT. Bạn cũng có thể chỉ định phương thức vận chuyển bạn thích trước khi chúng tôi giao hàng.
4. Kiểm soát chất lượng của bạn như thế nào? Trả lời: Chúng tôi có QC giàu kinh nghiệm của riêng mình. Sẽ có sự kiểm tra và thử nghiệm nghiêm ngặt cho mọi đơn hàng trước khi vận chuyển.
