Nguyên tắc hoạt động

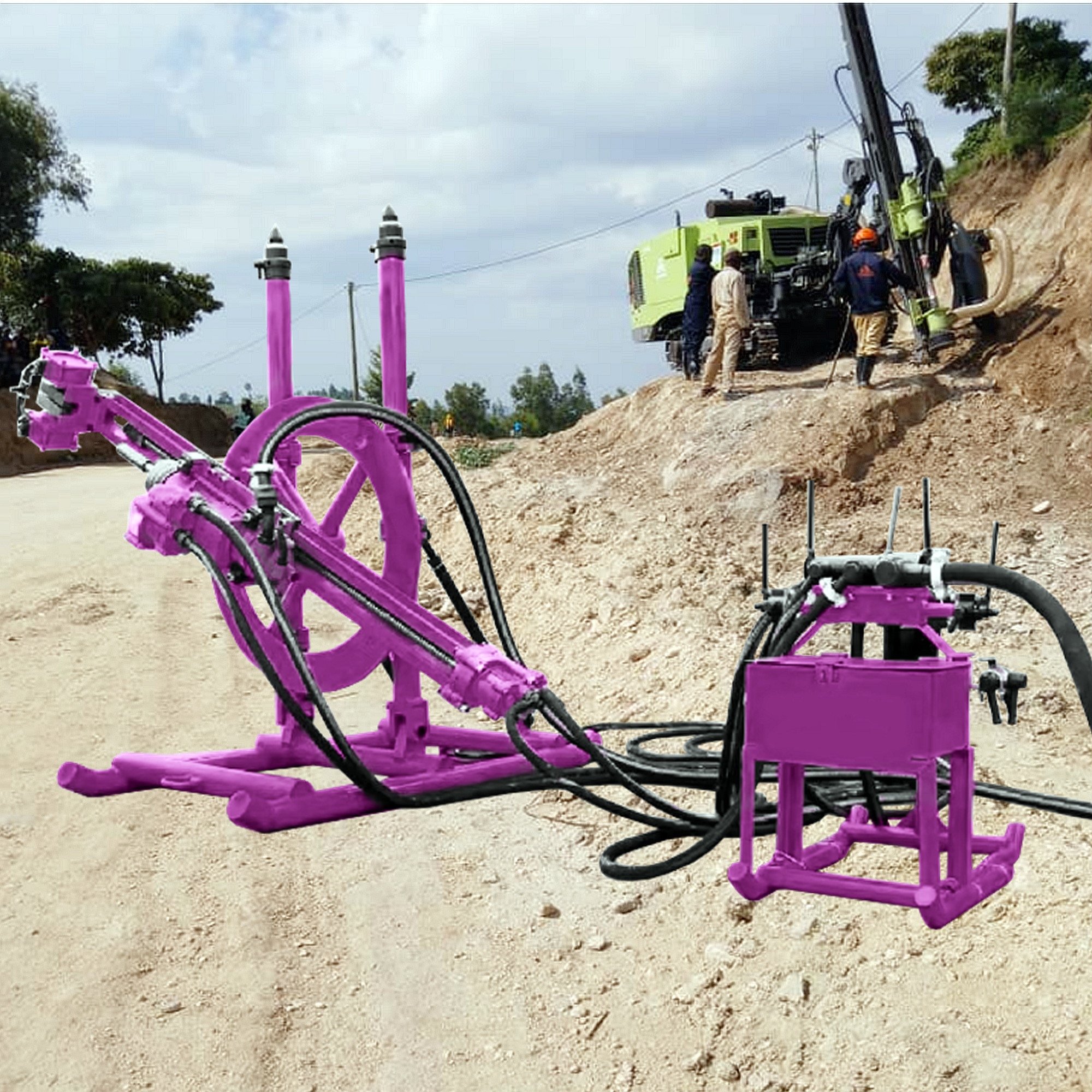

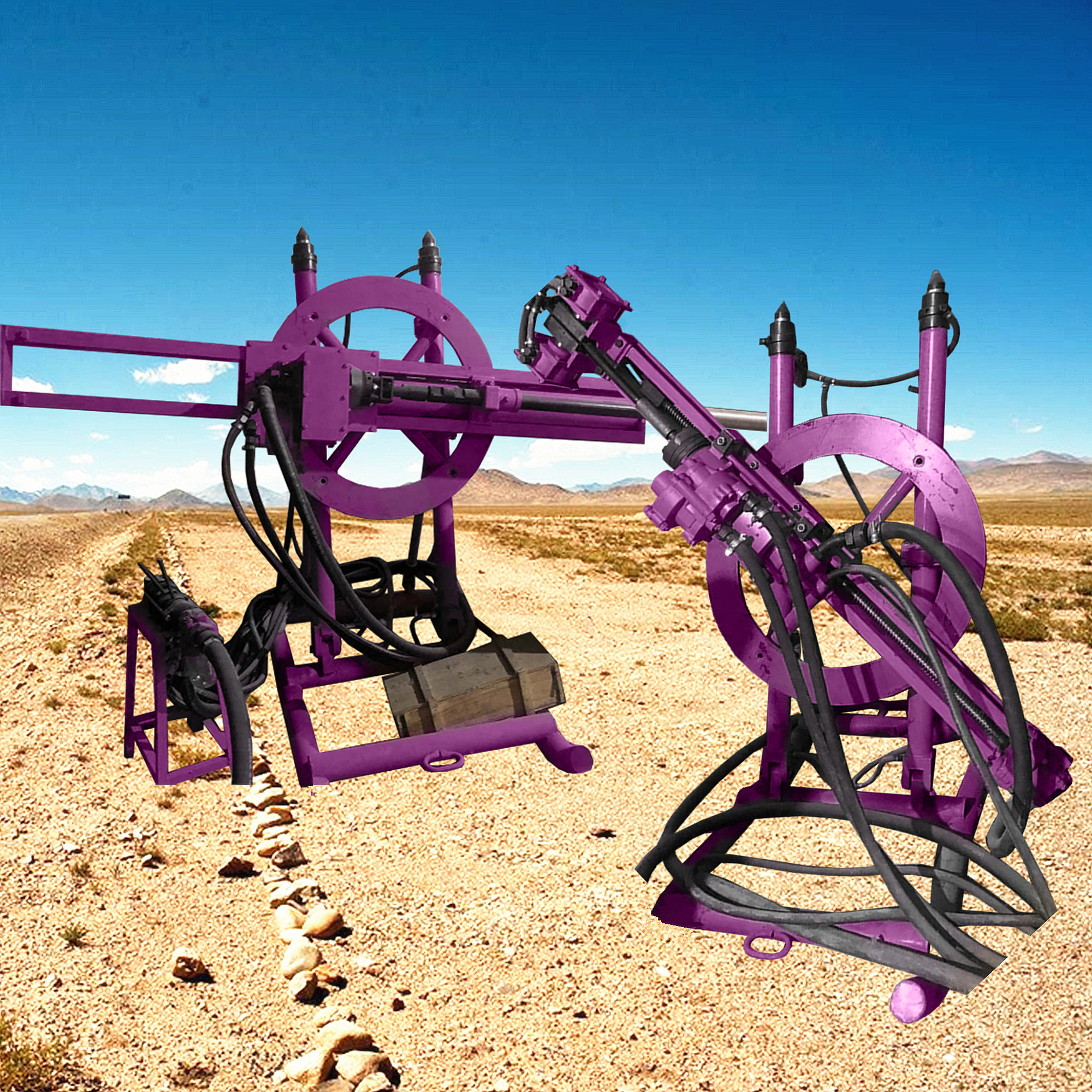

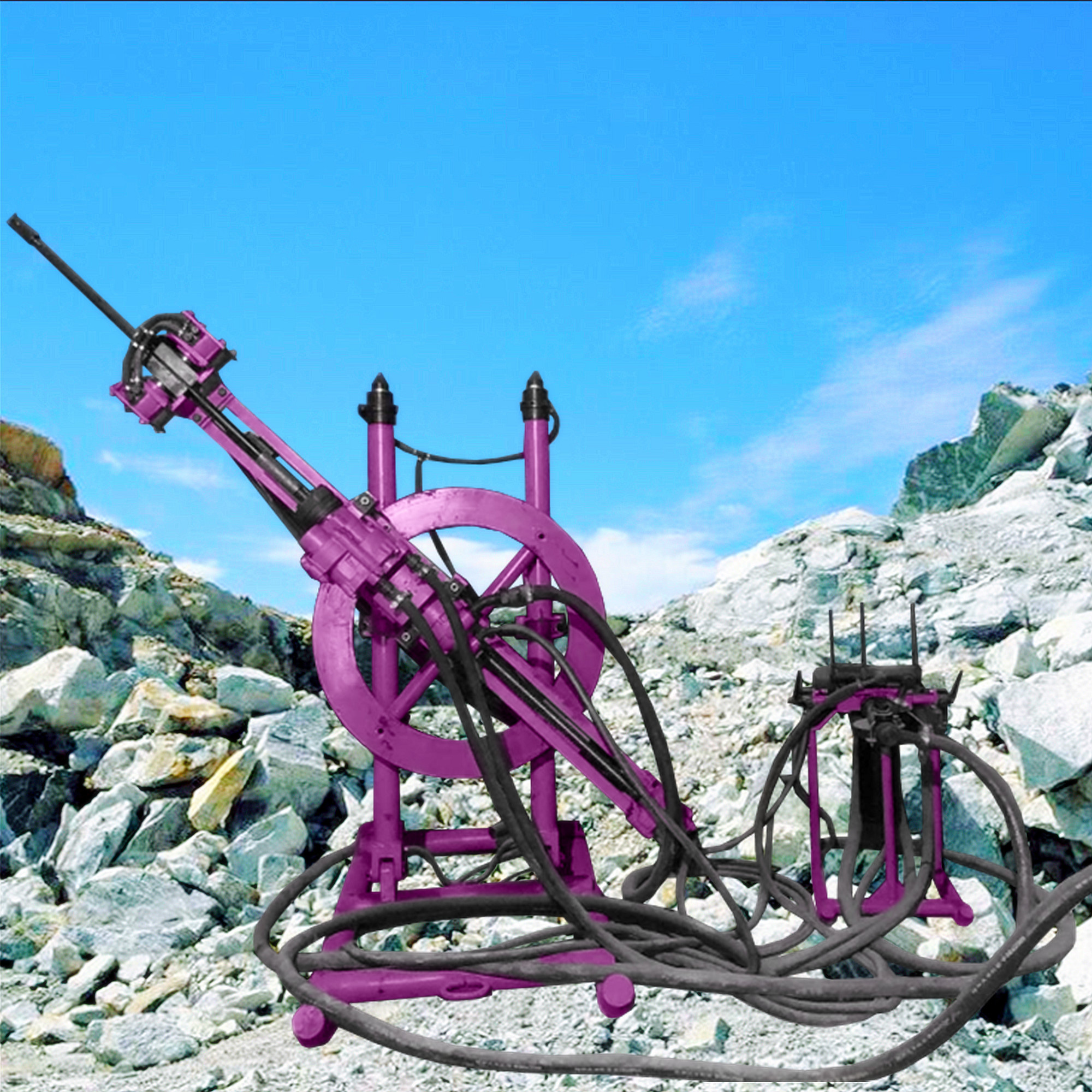

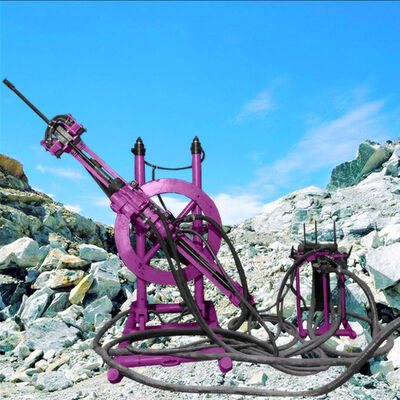

Khung khoan loại đĩa là một thiết bị phụ trợ được thiết kế và sản xuất để thích nghi với việc sử dụng máy khoan đá quay thủy lực độc lập có đường ray SR90 trong đường khai thác khúc nhỏ.Nó được cung cấp bởi không khí nén để đạt được các chức năng đẩy và vị trí của khoan đá trong khoanKhông khí nén đi qua van hút chính, bôi trơn sương mù dầu, các van điều khiển khác nhau và đạt đến mỗi bộ phận chuyển động để đạt được hoạt động chu kỳ của quá trình khoan đá.

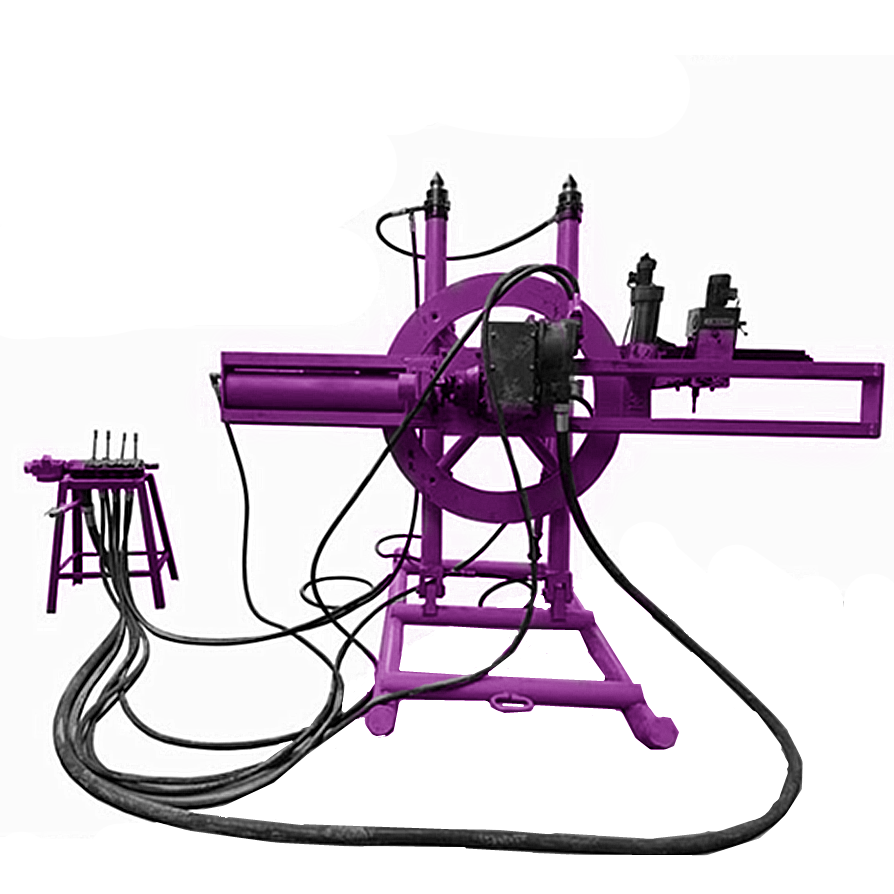

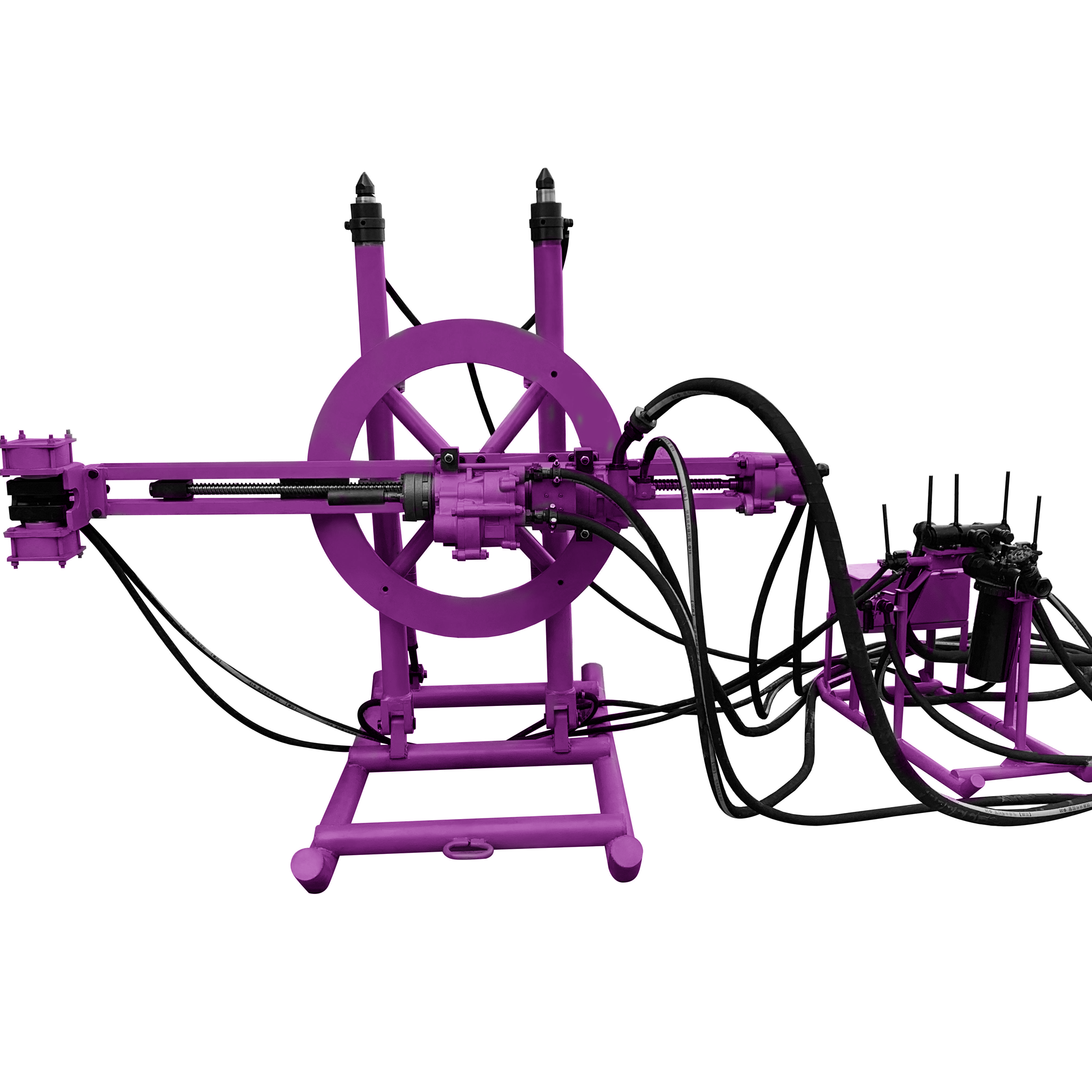

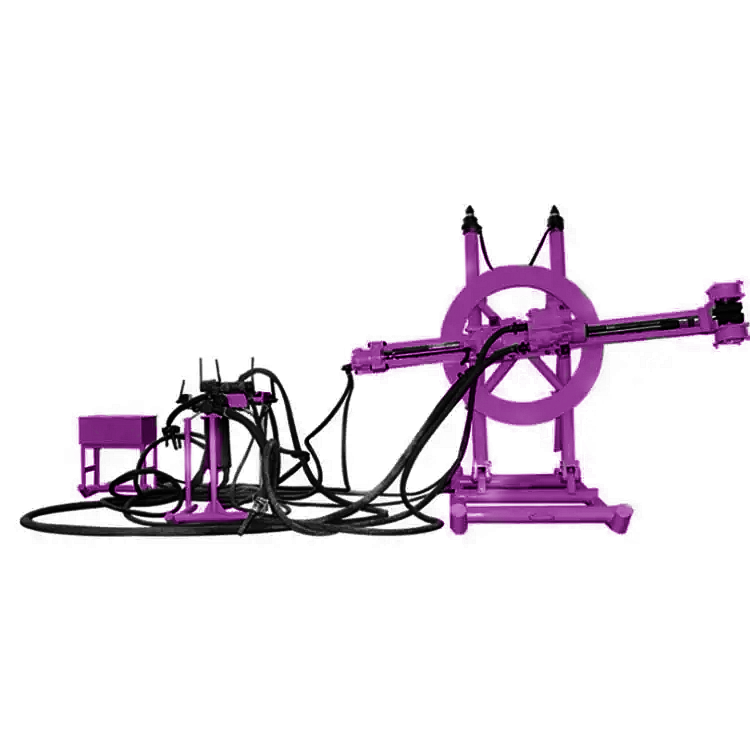

Đặc điểm cấu trúc Khung khoan này có cấu trúc đơn giản, dễ tháo rời và vận chuyển, hoạt động an toàn và đáng tin cậy và hiệu quả cao.Toàn bộ khung khoan bao gồm ba thành phần: phần kết nối khung khoan, phần kết nối cánh quạt và phần kết nối nền tảng vận hành.đĩa và trượt đáyCác khớp cánh quạt bao gồm bốn thành phần: thiết bị hàn, đường ray hướng dẫn, ghế trượt và động cơ đẩy.Các tập hợp bảng điều khiển bao gồm các thành phần chính như van điều khiển và dầu sương mù ẩm.
Sau khi các bộ phận khung khoan được vận chuyển đến điểm làm việc, chúng nên được lắp ráp theo thứ tự của tay đạp dưới cùng, đầu không khí, đĩa và cánh quạt.,Trước khi đầu vào không khí chính và đường ống nước được kết nối với bảng điều khiển, tất cả cát và bùn nên được thổi sạch.Tất cả các ống cũng phải được thổi sạch trước khi được kết nối với các bộ phận tương ứng của khung khoan để ngăn chặn cát và bùn và bụi bẩn khác từ các bộ phận máy.
1Trước khi sử dụng, tất cả các chuẩn bị cần thiết phải được thực hiện. Kiểm tra xem các công cụ, máy kéo, công cụ chiếu sáng và dầu động cơ đều có sẵn và chuẩn bị đủ các khoan đủ điều kiện.
2Định vị và Di chuyển: Theo các yêu cầu thiết kế của lỗ súng của khoan đá, khung khoan nên được thẳng hàng với đường trung tâm của đường hầm và đường bố trí lỗ súng.Các mặt phẳng của đĩa nên song song với đường bố tríNếu không, nó sẽ ảnh hưởng đến hiệu ứng. Trước khi di chuyển khung khoan, đáy nên được tháo ra hoặc đẩy ra để che phủ bề mặt rác. Nếu có nhiều bùn trên tấm đáy,một tấm gỗ có thể được đặt tại phần bùn của tấm, và sau đó khung khoan có thể được di chuyển đến một đường bố trí khác với một cây cẩu hoặc một dây kéo kéo.
Mô tả sản phẩm
|
Loại
|
Máy khoan xoay
|
|
Tên sản phẩm
|
Máy khoan
|
|
Ứng dụng
|
Xây dựng năng lượng, khai thác mỏ, giàn khoan khoan
|
|
|
Các thông số
|
Mô hình SR90
|
Mô hình SR150
|
|
Chiều kính lỗ khoan
|
50-80mm
|
80-140mm
|
|
Max. Độ sâu lỗ khoan
|
35m
|
180m
|
|
Mô hình Shank
|
φ38mmx90mm
|
|
|
Lực va chạm
|
≥ 225J
|
15000N
|
|
Tần suất va chạm
|
≥ 34HZ
|
60 vòng/phút
|
|
Động lực đầu ra của thanh khoan
|
≥ 140NM
|
1500-2000NM
|
|
Kích thước đường hầm có thể thực hiện
|
2.2m x 2.2m - 3.0m x 3.0m
|
2.2m x 2.2m - 3.0m x 3.0m
|
|
Tổng tiêu thụ không khí
|
≤ 225L/s
|
120-350L/s
|
|
Các góc khoan
|
0-360 độ
|
0-360 độ
|
|
Được gắn
|
Không (Người cầm)
|
Chiếc xe kéo hai bánh
|
|
Trọng lượng cho máy khoan đá
|
95kg
|
450kg
|
|
Kích thước cho máy khoan đá
|
890x360x305mm
|
|
