Nguyên lý hoạt động

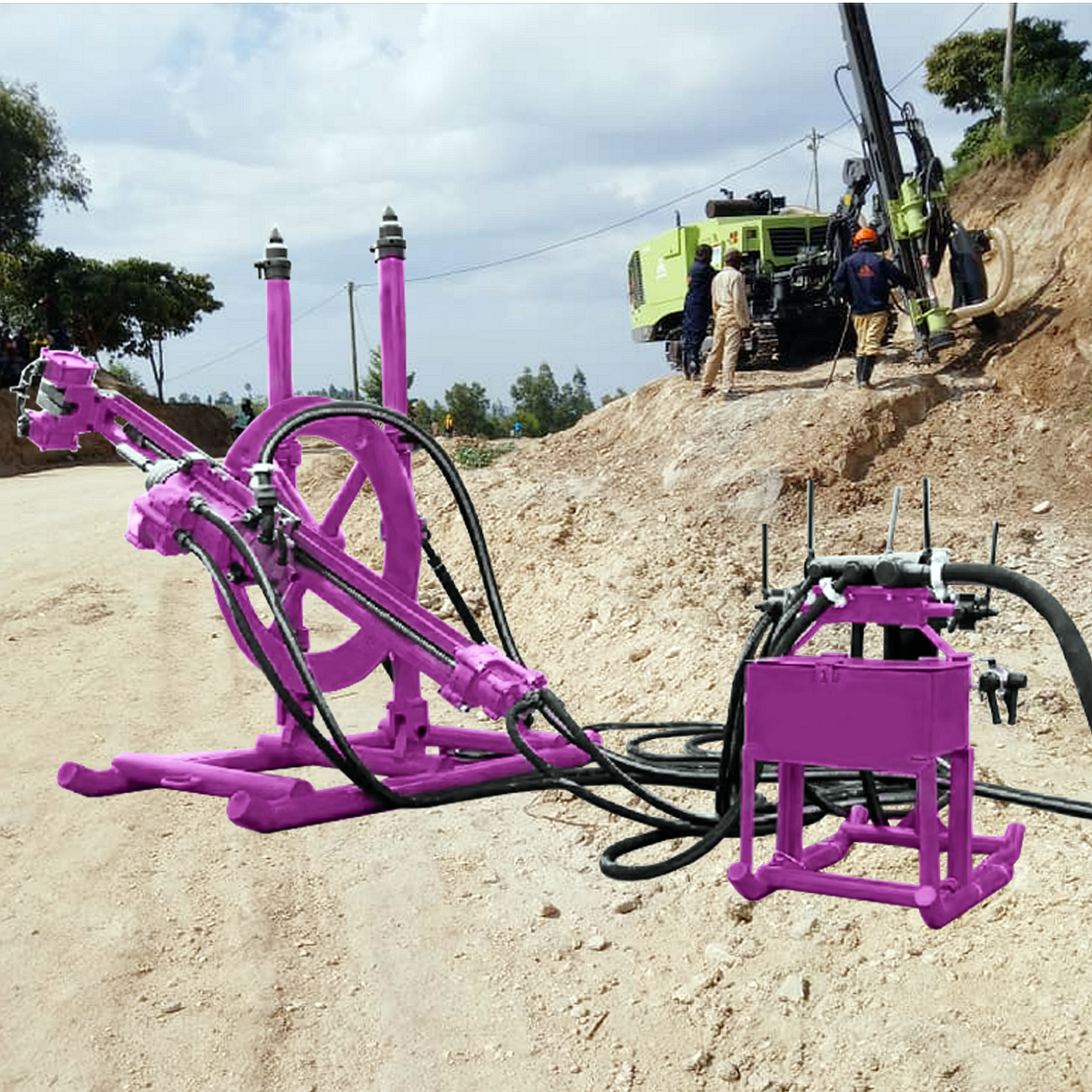

Khung khoan kiểu đĩa là một thiết bị phụ trợ được thiết kế và sản xuất để thích ứng với việc sử dụng máy khoan đá xoay thủy lực độc lập kiểu SR90 trong các đường hầm khai thác có mặt cắt ngang nhỏ. Nó được cung cấp năng lượng bằng khí nén để đạt được các chức năng đẩy và định vị của máy khoan đá trong quá trình khoan. Khí nén đi qua van nạp chính, bộ bôi trơn sương dầu, các van điều khiển khác nhau và đến từng bộ phận chuyển động để đạt được hoạt động tuần hoàn của quá trình khoan đá.

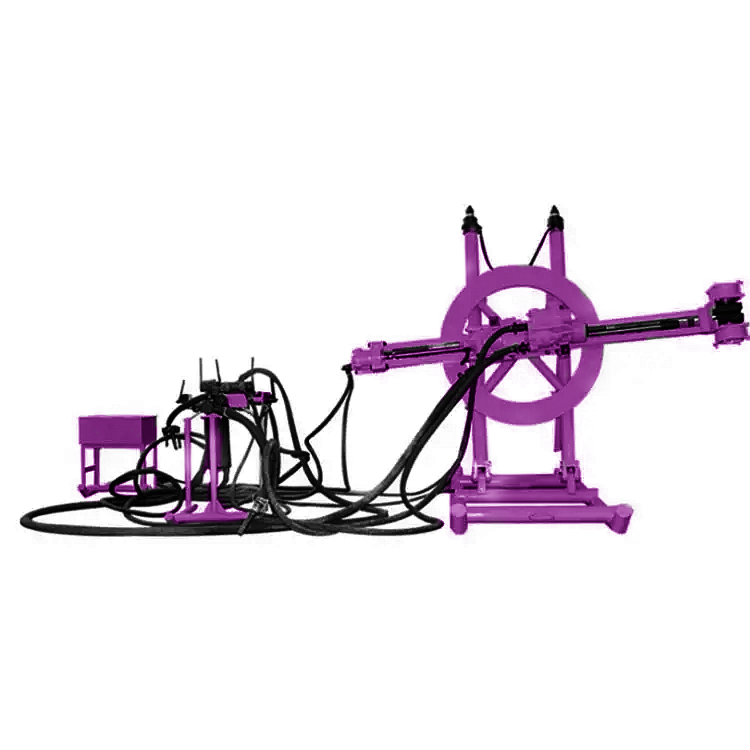

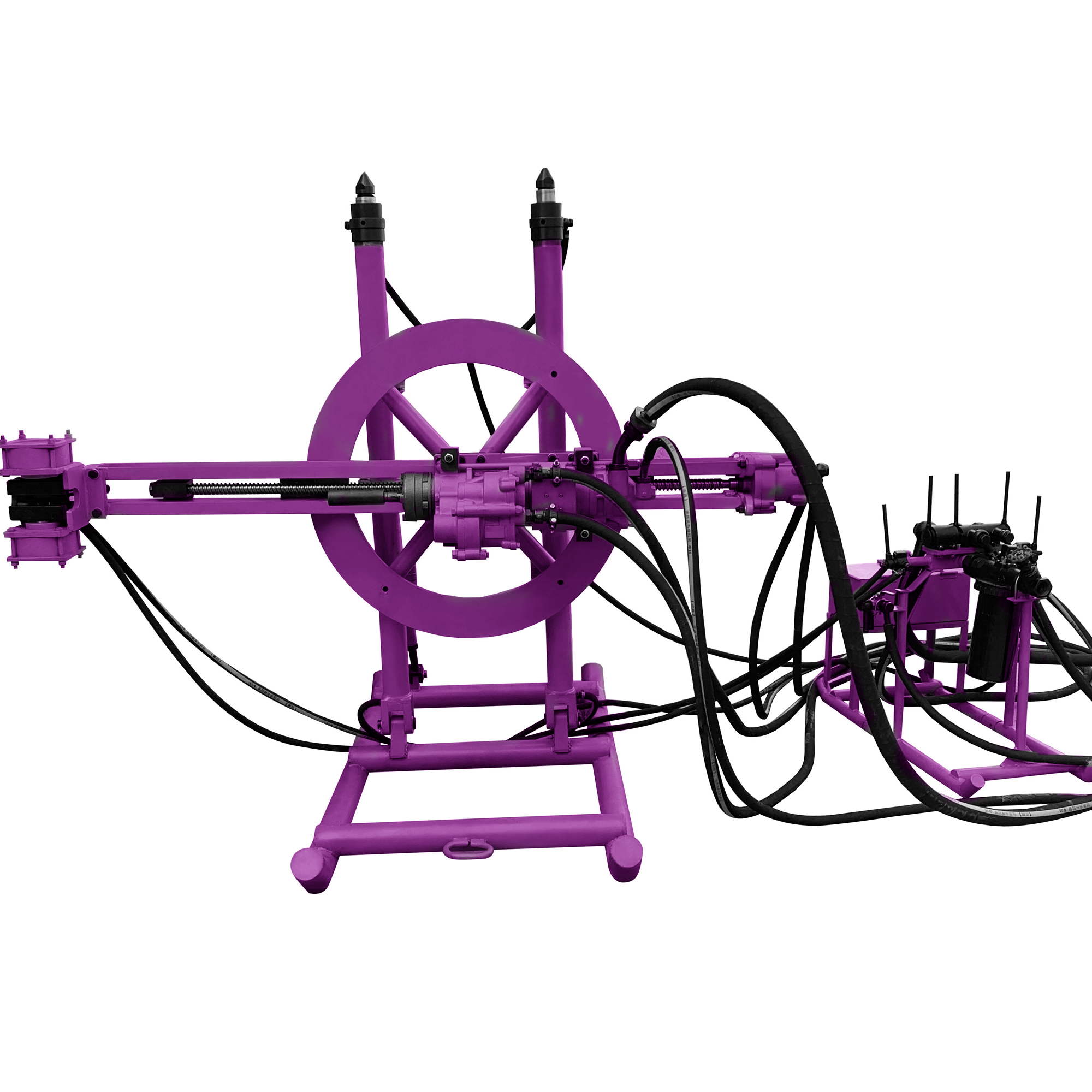

Đặc điểm cấu trúc Khung khoan này có cấu trúc đơn giản, dễ tháo rời và vận chuyển, hoạt động an toàn và đáng tin cậy, và hiệu quả cao. Toàn bộ khung khoan bao gồm ba thành phần: phần kết nối khung khoan, phần kết nối cánh quạt và phần kết nối bệ vận hành. Phần kết nối khung khoan chủ yếu bao gồm ba phần: đỉnh khí, đĩa và chân đế. Khớp nối cánh quạt bao gồm bốn thành phần: thiết bị hàn, đường ray dẫn hướng, ghế trượt và động cơ đẩy. Cụm điều khiển bao gồm các thành phần chính như van điều khiển và bộ bôi trơn sương dầu.
Sau khi các bộ phận của khung khoan được vận chuyển đến điểm làm việc, chúng phải được lắp ráp theo thứ tự của xà beng đáy, đỉnh khí, đĩa và cánh quạt. Mỗi bộ phận phải được làm sạch và lau sạch, phủ mỡ và siết chặt. Trước khi đường ống dẫn khí và nước chính được kết nối với bảng điều khiển, tất cả cát và bùn phải được thổi sạch. Tất cả các ống cũng phải được thổi sạch trước khi được kết nối với các bộ phận tương ứng của khung khoan để ngăn cát, bùn và các chất bẩn khác lọt vào các bộ phận của máy.
1. Trước khi sử dụng, tất cả các công tác chuẩn bị cần thiết phải được thực hiện. Kiểm tra xem các dụng cụ, thước đo góc, dụng cụ chiếu sáng và dầu động cơ có sẵn hay không và chuẩn bị đủ các mũi khoan đạt tiêu chuẩn.
2. Định vị và di dời: Theo yêu cầu thiết kế của lỗ súng của máy khoan đá, khung khoan phải được căn chỉnh với đường tâm của đường hầm và đường bố trí lỗ súng. Mặt phẳng của đĩa phải song song với đường bố trí; nếu không, nó sẽ ảnh hưởng đến hiệu quả. Trước khi di chuyển khung khoan, đáy phải được cạy ra hoặc đẩy ra để che bề mặt xỉ. Nếu có nhiều bùn trên tấm đáy, có thể đặt một tấm gỗ ở phần bùn của tấm, sau đó có thể di chuyển khung khoan đến một đường bố trí khác bằng xà beng hoặc tời kéo.
Mô tả sản phẩm
|
Loại
|
Giàn khoan xoay
|
|
Tên sản phẩm
|
Giàn khoan
|
|
Áp dụng
|
Năng lượng xây dựng, Khai thác mỏ, giàn khoan lỗ khoan
|
|
|
Thông số
|
Model SR90
|
Model SR150
|
|
Đường kính lỗ khoan
|
50-80mm
|
80-140mm
|
|
Tối đa. Độ sâu lỗ khoan
|
35m
|
180m
|
|
Mô hình cán
|
φ38mmx90mm
|
|
|
Lực va đập
|
≥225J
|
15000N
|
|
Tần số va đập
|
≥34HZ
|
60 vòng/phút
|
|
Mô-men xoắn đầu ra của cần khoan
|
≥140NM
|
1500-2000NM
|
|
Kích thước đường hầm có thể làm việc
|
2.2m x 2.2m - 3.0m x 3.0m
|
2.2m x 2.2m - 3.0m x 3.0m
|
|
Tổng lượng tiêu thụ khí
|
≤225L/s
|
120-350L/s
|
|
Góc khoan
|
0-360 độ
|
0-360 độ
|
|
Gắn
|
Không (Di động bằng tay)
|
Rơ moóc hai bánh
|
|
Trọng lượng cho Máy khoan đá
|
95KG
|
450KG
|
|
Kích thước cho Máy khoan đá
|
890x360x305mm
|
|
